2018年7月1日起,西安80和北京54坐标系将谢幕,2000国家大地坐标系全面使用!

2018-06-13 917

大地坐标系是大地测量中以参考椭球面为基准面建立起来的坐标系。2000国家大地坐标系,是我国当前最新的国家大地坐标系,英文缩写为CGCS2000


按照国务院关于推广使用2000国家大地坐标系的有关要求,之前国土资源部(现自然资源部)确定,2018年6月底前完成全系统各类国土资源空间数据向2000国家大地坐标系转换,2018年7月1日起全面使用2000国家大地坐标系。


这意味着,西安80和北京54坐标系将正式退出历史舞台,7月1日后自然资源系统将全面使用2000国家大地坐标系。


对于2018年7月1日以前已经开展的涉及空间数据采集工作的项目,可仍采用原先设定的坐标系,待项目完成后,再对数据进行统一的2000国家大地坐标系转换。


附:


2000国家大地坐标系与现行坐标系关系


1.采用2000国家大地坐标系对现有地图的影响

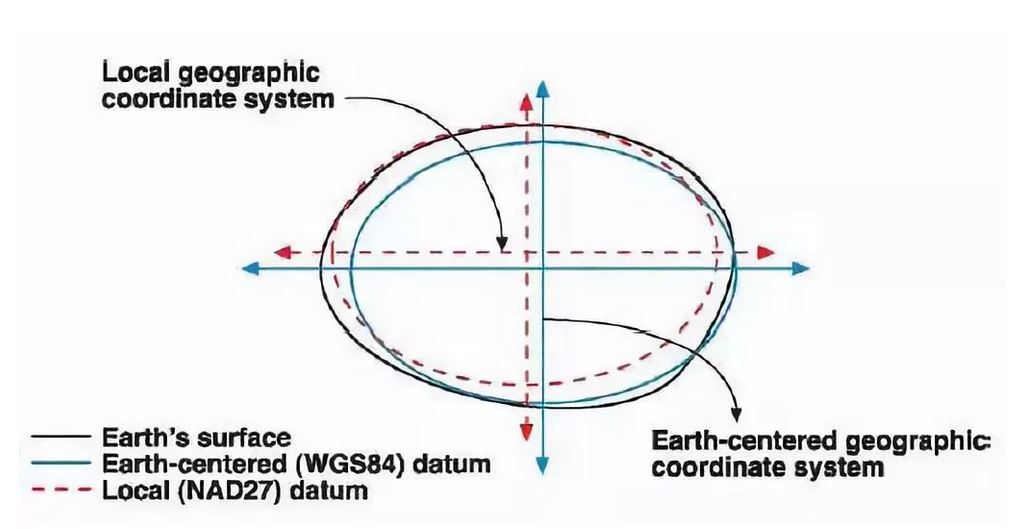

大地坐标系是测制地形图的基础,大地坐标系的改变必将引起地形图要素产生位置变化。一般来说,局部坐标系的原点偏离地心较大(最大的接近200m),无论是1954年北京坐标系,还是1980西安坐标系的地形图,在采用地心坐标系后都需要进行适当改正。


计算结果表明,1954年北京坐标系改变为2000国家大地坐标系。在56°N~16°N和72°E~135°E范围内若不考虑椭球的差异,1954年北京坐标系下的地图转换到2000系下图幅平移量为:X平移量为-29~-62m,Y方向的平移量为-56~+84m。1980西安坐标系下的X平移量为-9~+43m,Y方向的平移量为+76~+119m。因此,坐标系的更换在1:25万以大比例尺地形图中点(含图廓点)的地理位置的改变值已超过制图精度,必须重新给予标记。

对于1:25万以小地形图,由坐标系更换引起图廓点坐标的变化以及图廓线长度和方位的变动在制图精度内,可以忽略其影响,对于1:25万比例尺地形图,考虑到实际成图精度,实际转换时也无需考虑转换。

根据实际计算表明,由于坐标系的转换引起的各种比例尺地形图任意两点的长度(包括图廓线的长度)和方位变动在制图精度以内,可以忽略不计。也就是说,采用地心坐标系时,只移动图幅的图廓点,而图廓线与原来的图廓线平行即可,且坐标系变更不改变图幅内任意两地物之间的位置关系。


    2.WGS84坐标系与2000国家大地坐标系的关系

在定义上,2000国家大地坐标系与WGS84是一致的,即关于坐标系原点、尺度、定向及定向演变的定义都是相同的。两个坐标系使用的参考椭球也非常相近,唯有扁率有微小差异。而在实际点位表示时,仅考虑椭球的差异,两者的结果是一致的,但因2000国家大地坐标系的坐标定义在2000年那一时刻,而大多数应用实际上是不同时间进行定位,因地球上的板体是在不断运动的,不同时刻位于地球不同板块上站点的实际位置是在变化的,已经偏离了2000年的位置。


因此不同时间定位的得到的WGS84坐标不是严格意义下的2000国家大地坐标系。如基于当前框架当前历元(如2009年)坐标值与2000国家大地坐标系的相比,最大差0.6m。但对于1:1万以小比例尺的应用,可简单近似地认为是同一坐标系。


    3.GNSS后处理定位结果与2000国家大地坐标系关系


用高精度GNSS定位软件处理后得到的各站点坐标是与观测时刻卫星星历定义的基准是一样的,卫星在不同时间段采用的是不同的ITRF框架,但不同框架最大的差异在cm量级,差异主要体现在板块运动引起的点位变化,站点位于不同的板块上,随板块一起运动,若按我国平均点运动速率为2-3cm/年,以10年计,点位相距定义时点坐标已变化了20-30cm。


因此GNSS后处理得到的站点坐标需顾及点位移动速率才能得到2000国家大地坐标系的坐标。


    4.坐标系变化对图幅点间距离的影响


不同坐标系间椭球体的变更在不同区域、不同图幅、同一图幅的不同位置上其产生的点位坐标变化量是不均匀,但鉴于其不均衡性相差很小,故对于1:5万以至1:1万地形图数据精度而言,其图廓边长、图幅内不同点间的相对距离在数据转换后仍保持不变。


    5.不同椭球变化对图幅表示的影响


1954年北京坐标系到1980西安坐标系或2000国家大地坐标系的数据转换在考虑坐标平移参数时,还必须进行椭球体间的变换;而1980西安坐标系到2000国家大地坐标系的转换,其椭球体带来的坐标位移很小,考虑到空间数据库的实际精度、转换误差与数据后处理等因素,其椭球体变换过程可忽略;


空间上相同经纬度坐标点在1954年北京坐标系、1980西安坐标系及2000国家大地坐标系下具有不同的大地平面坐标(统一采用高斯投影6度分带)。各坐标系下的地图分幅对于空间同一实体而言位置不同,因此原标准图廓分幅线不再具有原图廓线性质,如1:5万分幅数据转换后对于其2000国家大地坐标系下的标准分幅而言,其图幅四边会存在两测数据冗余、两测数据未到边的情况;


1954年北京坐标系下的地图转换到2000系下图幅平移量为:X平移量为-29~-62m,Y方向的平移量为-56~+84m。对应1:5万图幅图廓平移量X方向约1.2mm、Y方向约1.7mm,1980西安坐标系下的X平移量为-9~+43m,Y方向的平移量为+76~+119m。对应1:5万图幅图廓平移量X方向约0.8mm、Y方向约2.4mm。可见不同坐标系下转换后数据接边与重合不容忽略;

    6.CGCS2000图更新周期


2000国家大地坐标系基本比例尺地形图更新,主要考虑点位变化速率对点表示到图上的影响精度是否超出了允许范围。我国点位变化速率平均为3-4cm/年,距离2000.0历元时间跨度不同时,对点位影响量级见下表:


年跨度

变化量

10

0.30.4 m

20

0.60.8m

30

0.91.2m

40

1.21.6m

50

1.52.0m

60

1.82.4m

70

2.12.8m

80

2.43.2m

90

2.73.6m


对于基本比例尺地形图图上的实际精度主要地物点为0.4mm,次要地物点为0.7mm,对应到相应的比例尺,其实际精度为:


比例尺

实地误差

主要地物

次要地物

1500

0.2

0.35

11000

0.4

0.70

15000

2.0

3.50

110000

4.0

7.00


10年后1:500、1:1000地图而言点位的变化已超过了制图精度,对于注重绝对位置变化需要更新,但1:500及1:1000工程与城市建设用图,只关心地物的相对位置而不是绝对位置,可以不更新。1:5000比例尺50年后需要更新。1:10000则90年后才需要更新。
